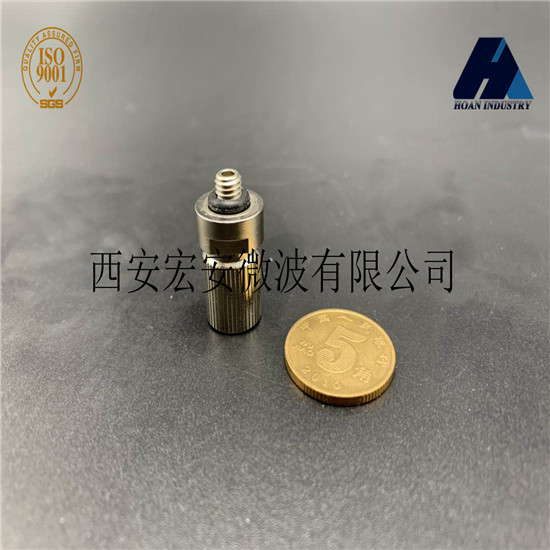

金屬件接地式防水透氣閥是一款采用金屬材質內嵌入微孔e-PTFE膜材制成的一款微型金屬件接地式防水透氣閥，耐高溫及防腐蝕和不易被氧化等特點，安裝方式簡便，應用范圍廣泛。應用于化工及變速器系統、照明、戶外通信設備等領域。

產品實現良好的防水性能，離開液體恢復透氣，保持氣壓平衡，避免膨脹氣體攻擊薄弱環節，防止出現開縫及變形的情況，延長殼體壽命。保持濕度平衡，排放潮氣，緩解結霧和結露，保護殼內部件，延長殼部件壽命，防止鹽、水進入內部。

一、尺寸

表1  防水透氣閥編號及尺寸

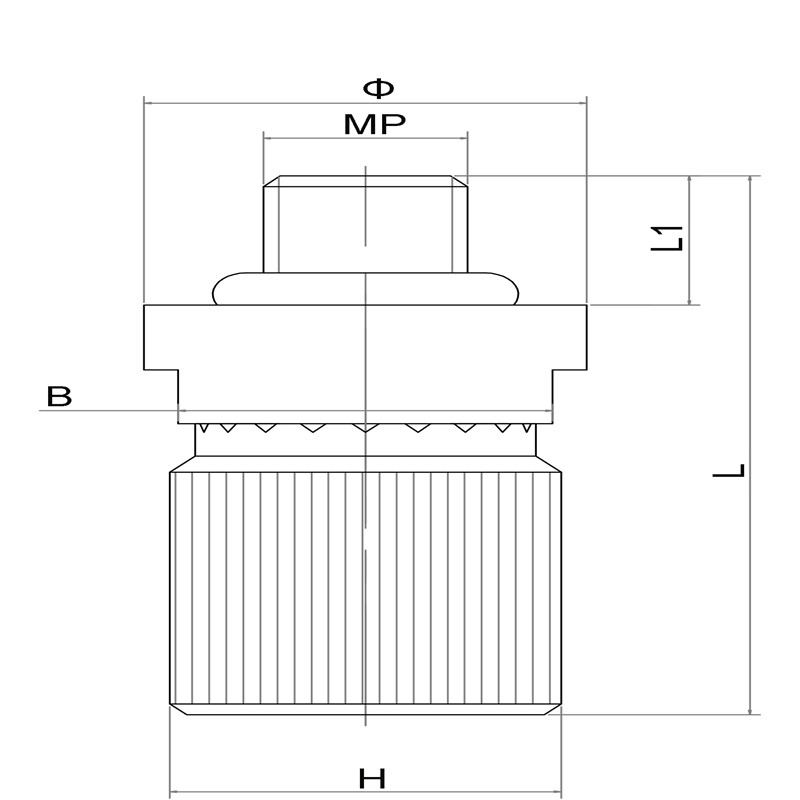

圖1 防水透氣閥外形尺寸

二、系列特點

接地型透氣閥HA-JD4C是在透氣閥上增加了接地功能，使得機箱接地。接地型透氣閥HA-JD4C從機箱外部安裝閥體，機箱內部依次接焊片、平墊片、彈性墊、螺母。焊片連接機箱內零件接地，螺帽在機箱外連接外接地線。

三、產品性能

l  透氣量3ml/min at p=1KP

l  防護等級 IP68  IP67

l  阻水壓力-120mbar（＞1M）

l  溫度范圍-40~150℃
