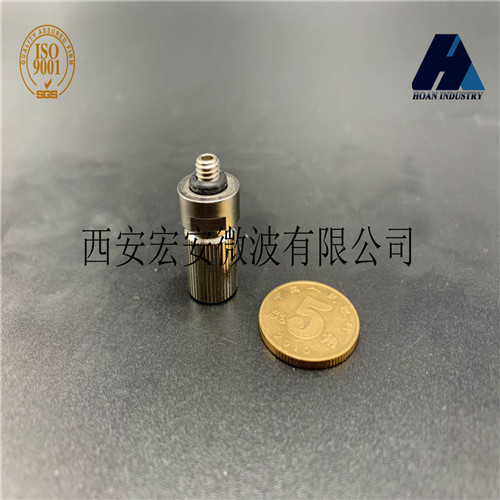

金屬件接地式防水透氣閥HA-JD5C
金屬件接地式防水透氣閥是一款采用金屬材質內嵌入微孔e-PTFE膜材制成的一款微型金屬件接地式防水透氣閥,耐高溫及防腐蝕和不易被氧化等特點,安裝方式簡便,應用范圍廣泛。應用于化工及變速器系統、照明、戶外通信設備等領域。
產品實現良好的防水性能,離開液體恢復透氣,保持氣壓平衡,避免膨脹氣體攻擊薄弱環節,防止出現開縫及變形的情況,延長殼體壽命。保持濕度平衡,排放潮氣,緩解結霧和結露,保護殼內部件,延長殼部件壽命,防止鹽、水進入內部。
一、尺寸
表1 防水透氣閥編號及尺寸
編號(圖號) |
L(mm) |
L1(mm) |
B(mm) |
Φ(mm) |
H(mm) |
Mp(mm) |
HA-JD5C |
29.5 |
11 |
11 |
13 |
11.5 |
M5×0.8 |

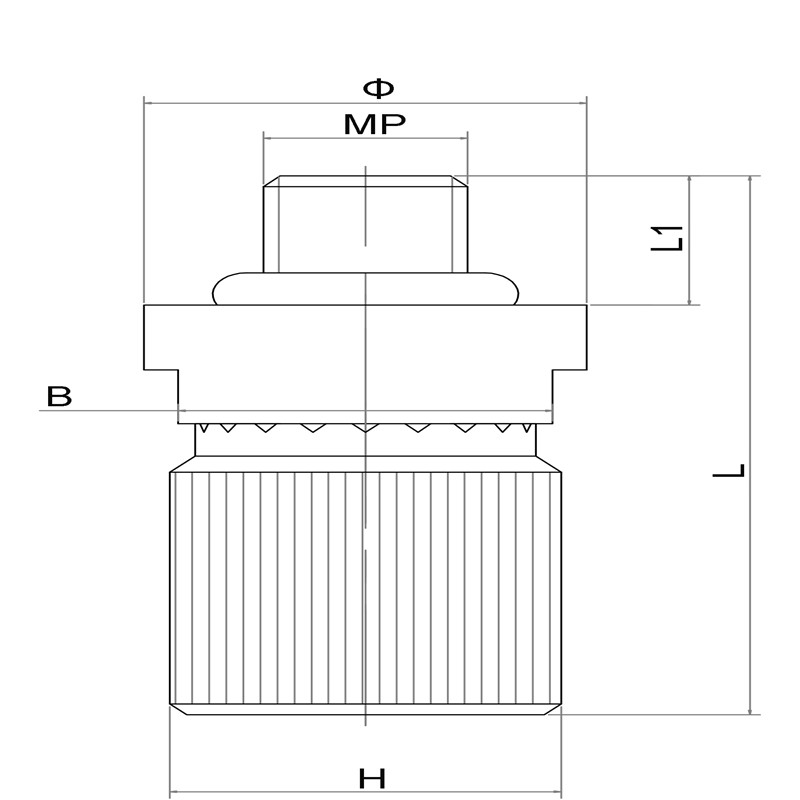

圖1 防水透氣閥外形尺寸
二、系列特點
接地型透氣閥HA-JD5C是在透氣閥上增加了接地功能,使得機箱接地。接地型透氣閥HA-JD5C從機箱外部安裝閥體,機箱內部依次接焊片、平墊片、彈性墊、螺母。焊片連接機箱內零件接地,螺帽在機箱外連接外接地線。
三、產品性能
l 透氣量3ml/min at p=1KPa
l 防護等級 IP68 IP67
l 阻水壓力-120mbar(>1M)
l 溫度范圍-40~150℃
