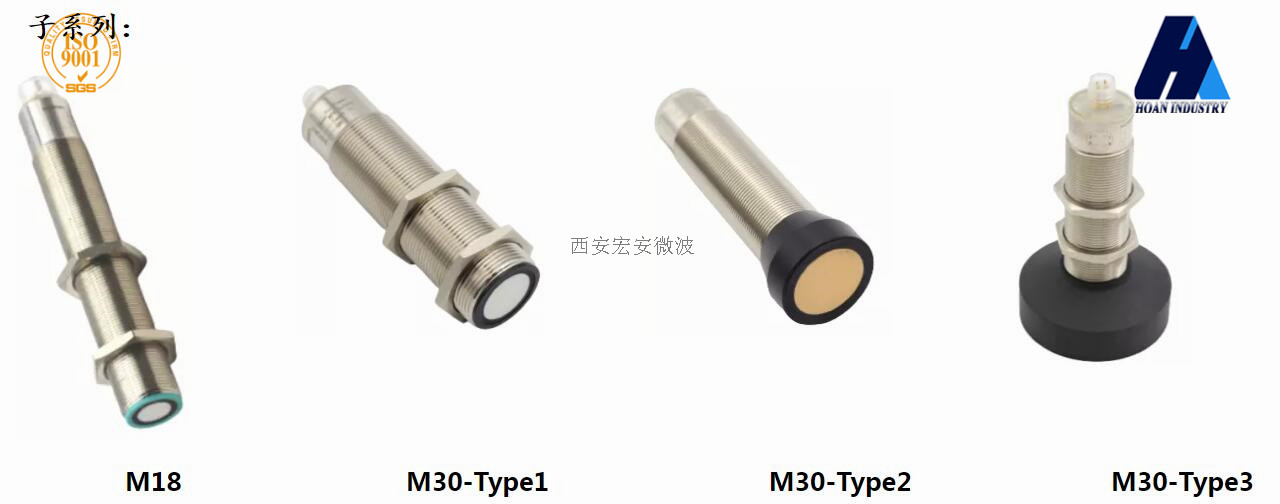

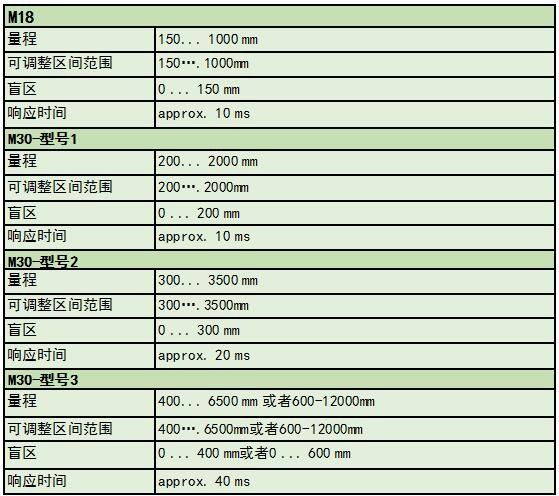

子系列包括KUS3000 M18、KUS3000 M30-Type1、KUS3000 M30-Type2、KUS3000 M30-Type3，M18 超聲波傳感器采用緊湊而堅固的設計，在極端條件下表現良好。該超聲波傳感器由 PBT 塑料或不銹鋼外殼材料制成，具有漫反射、回射和組合操作模式，并為苛刻的操作條件提供功能和精度。

　　

　　

　　

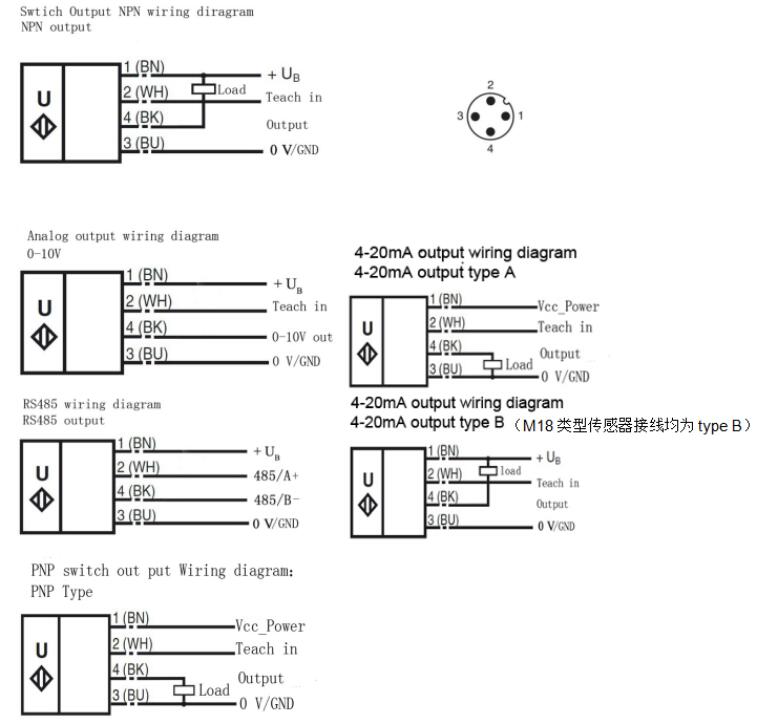

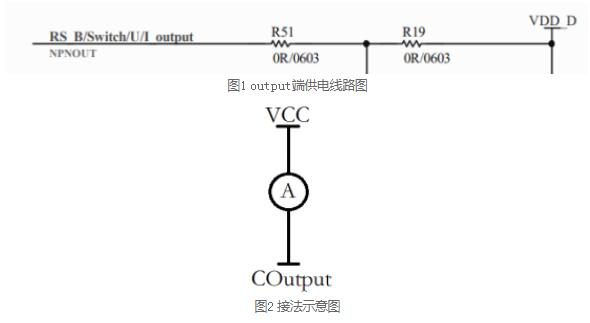

　　注意：M18產品和M30產品在4-20mA模擬量輸出時，電表接法和550,600產品有差異，由于M18和M30產品output端由VDD供電，如圖1所示，所以要將電表接到供電端口和output端之間，接法指示圖如圖2所示：

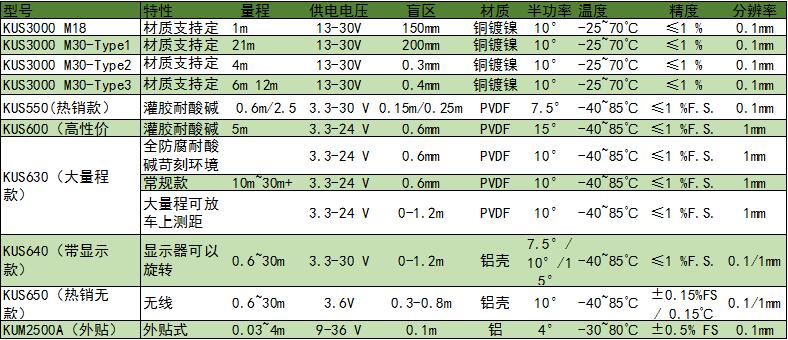

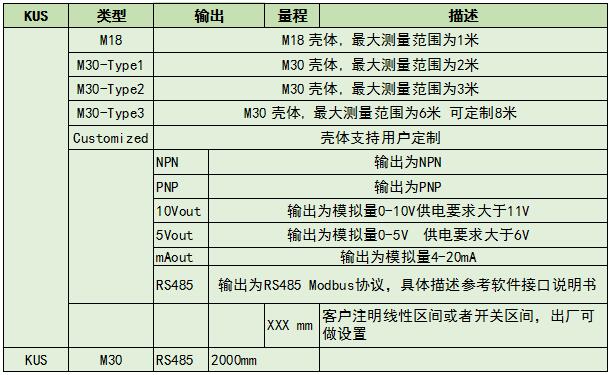

超聲波液位計選型表

• 命名方式
• 結構尺寸
• 安裝方式
• 載荷變形特性
• 應用領域

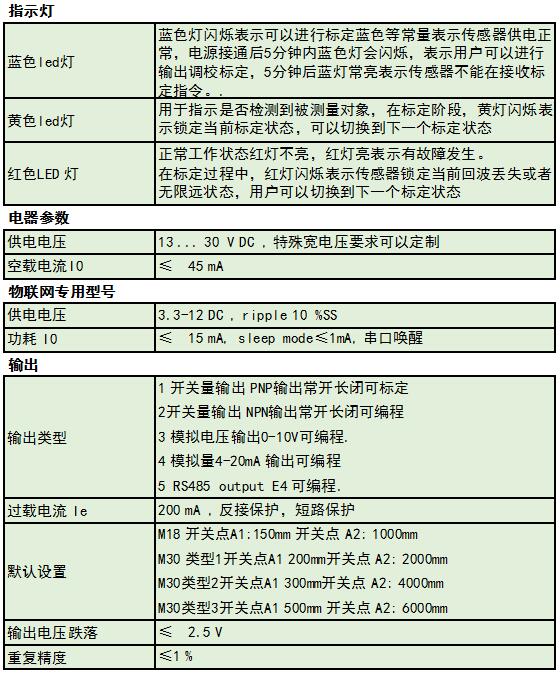

　　§ 傳感器功能描述
　　開關量輸出和模擬量輸出產品的開關點和先行區間設置與調整
　　開關量和模擬量輸出可以使用調校端進行設置，具體來說有8種工作模式可以設置。
　　具體每一種的設置方式豆粉下面幾個步驟。
　　第一步，用戶選擇一個自己設定的距離，或者讓傳感器進入丟波狀態。
　　第二部，連接標定端子到電源或者GND，保持連接直到黃燈閃爍（如果是丟波狀態則是紅燈閃爍）。
　　第三步，用戶選擇第二個自己設定的距離，或者讓傳感器進入丟波狀態。
　　第四步，連接標定端子到GND或者電源（與第二步不同的狀態），保持連接直到黃燈閃爍（如果是丟波狀態則是紅燈閃爍）。
　　開關量輸出一共有8種工作模式
　　1.   窗口常開模式（模擬量輸出產品為正線性工作模式或者距離測量模式）。
　　2.    窗口常閉模式（模擬量輸出產品為負線性工作模式或者液位測量模式）。
　　3.    單點常開模式。
　　4.    單點常閉模式。　
　　5.    單點常開帶大滯回區間模式。
　　6.    單點常閉帶大滯回區間模式。
　　7.    有無檢測常開模式。　
　　8.    有無檢測常閉模式。
　　關于RS485輸出型號產品.的描述
　　有3種工作模式,
　　1：自動測量模式，傳感器持續測量液位和距離，用戶隨時通過485接口讀出測量結果。
　　2：用戶沒發起一次485通信，傳感器會主動發起一次測量并上報結果。

　　3：休眠模式，產品進入休眠模式，用戶通過485接口首先喚醒傳感器，然后在傳感器再次休眠之前發起一次測量并獲取結果。

　　8種工作狀態設置指導

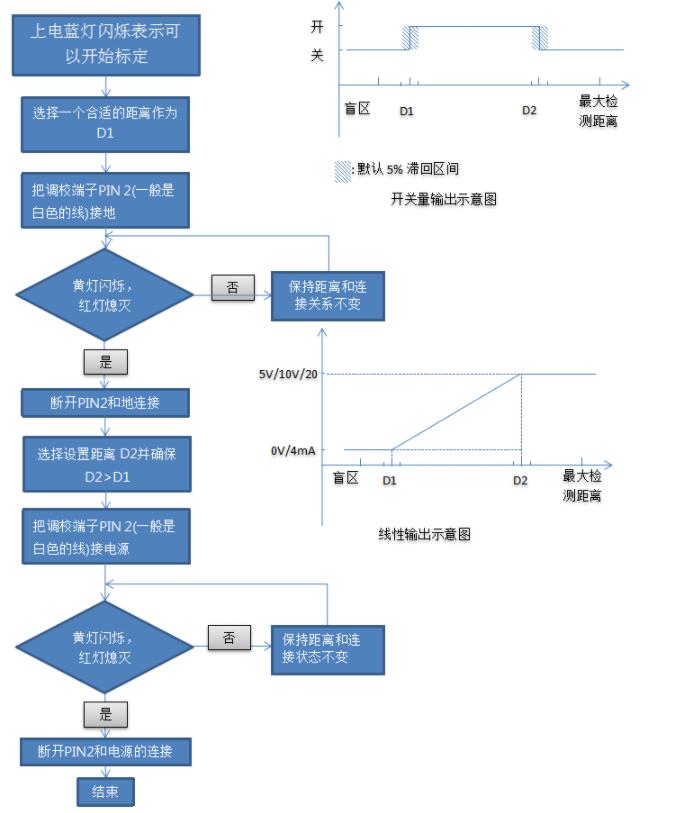

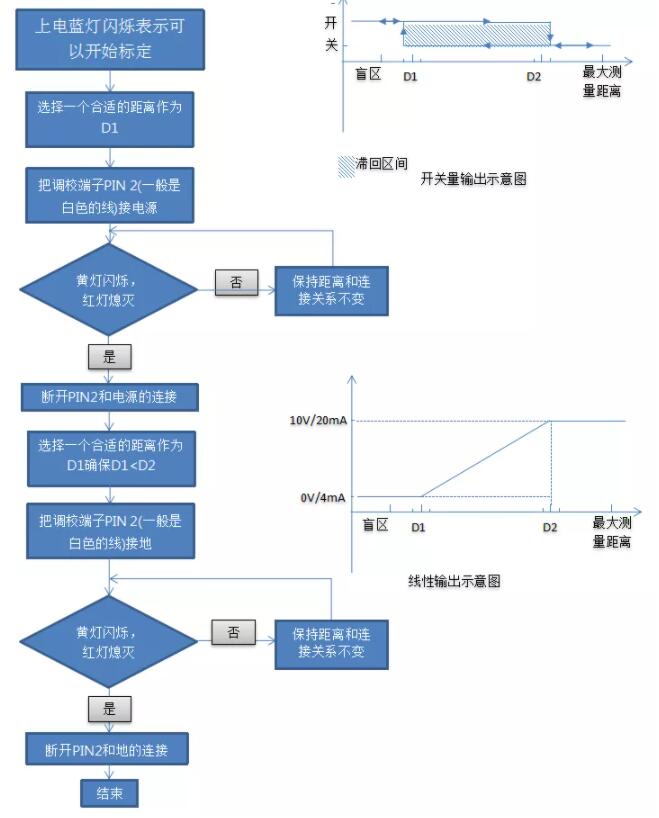

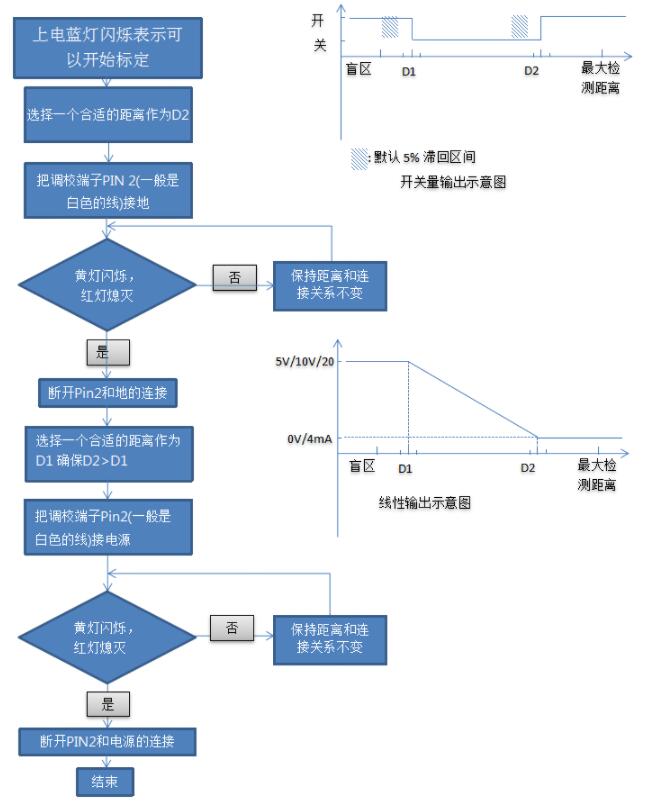

　　1), 窗口常開模式（模擬量輸出產品為正線性工作模式或者距離測量模式）

　　

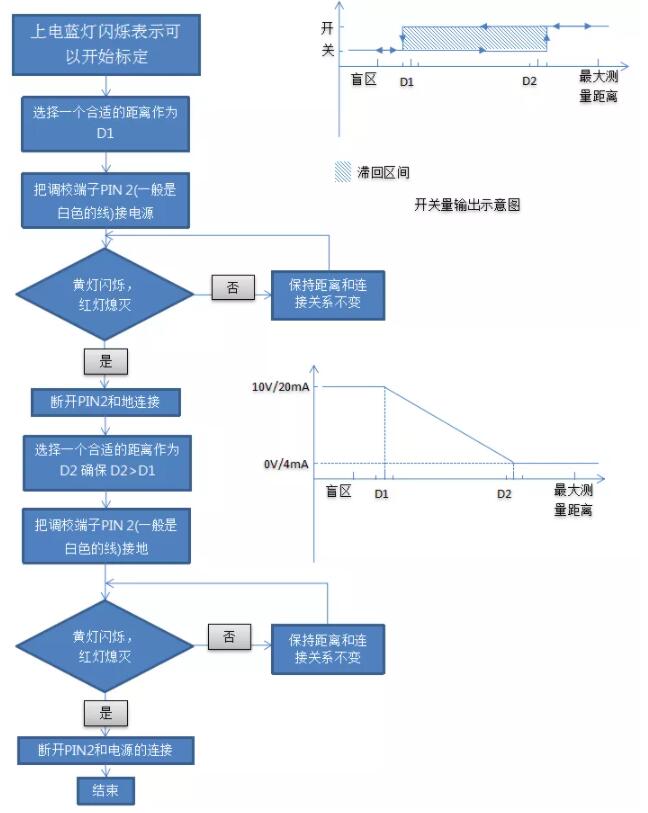

　　2), 窗口常閉模式（模擬量輸出產品為負線性工作模式或者液位測量模式）

　　

　　3), 單點常開模

　　

　　4), 單點常閉模式

　　

　　5), 單點常開帶大滯回區間模式

　　

　　6), 單點常閉帶大滯回區間模式

　　

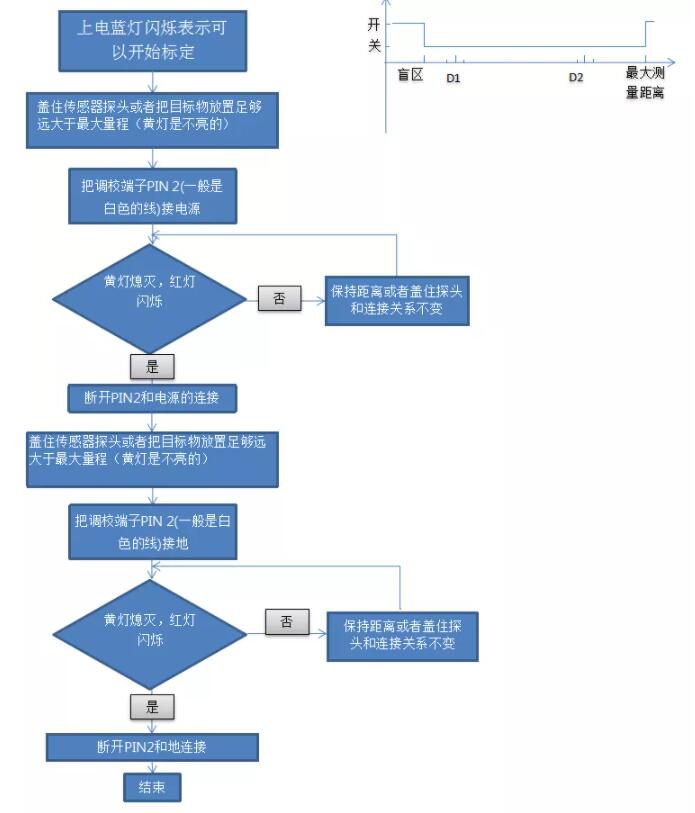

　　7), 有無檢測常開模式

　　

　　8), 有無檢測常閉模式
